PUNTE ELICOIDALI CON CODOLO CILINDRICO INTEGRAMENTE RETTIFICATE
Descrizione
– Punte elicoidali con codolo cilindrico in HSS-G integralmente rettificate; la qualità del materiale e le caratteristiche costruttive garantiscono una buona affidabilità.
– Applicabili a torni automatici, macchine convenzionali e trapani.
– Idonee per forare acciaio legato e non legato alpacca – zama; materiali con resistenza R=750 N/mm².
– Elica destra ricavata dal pieno con mola dopo la tempra.
– Profilo rettificato.
– Materiale: HSS-G
– Affilatura: 118°
– Elica: Destra
– Serie: Corta
– DIN 338
Caratteristiche

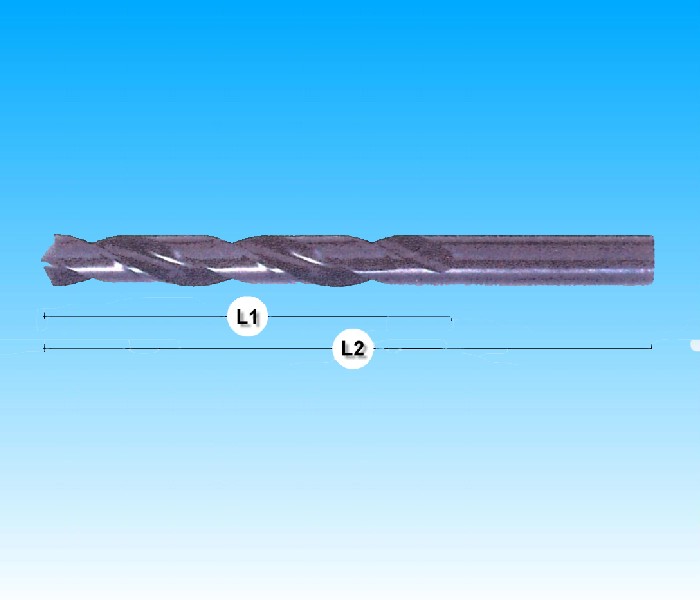

| DIAMETRO | L2 | L1 | ARTICOLO |
| 1,00 | 34 | 12 | T 624 000 100 |
| 1,25 | 38 | 16 | T 624 000 125 |
| 1,50 | 40 | 18 | T 624 000 150 |
| 1,75 | 46 | 22 | T 624 000 175 |
| 2,00 | 49 | 24 | T 624 000 200 |
| 2,20 | 53 | 27 | T 624 000 220 |
| 2,25 | 53 | 27 | T 614 000 225 |
| 2,50 | 57 | 30 | T 624 000 250 |
| 2,75 | 61 | 33 | T 624 000 275 |
| 3,00 | 61 | 33 | T 624 000 300 |
| 3,20 | 65 | 36 | T 624 000 320 |
| 3,25 | 65 | 36 | T 624 000 325 |
| 3,50 | 70 | 39 | T 624 000 350 |
| 3,70 | 70 | 39 | T 624 000 370 |
| 3,75 | 70 | 39 | T 624 000 375 |
| 4,00 | 75 | 43 | T 624 000 400 |
| 4,10 | 75 | 43 | T 624 000 410 |
| 4,25 | 75 | 43 | T 624 000 425 |
| 4,50 | 80 | 47 | T 624 000 450 |
| 4,75 | 80 | 47 | T 624 000 475 |
| 4,90 | 86 | 52 | T 624 000 490 |
| 5,00 | 86 | 52 | T 624 000 500 |
| 5,25 | 86 | 52 | T 624 000 525 |
| 5,30 | 86 | 52 | T 624 000 530 |
| DIAMETRO | L2 | L1 | ARTICOLO |
| 5,50 | 93 | 57 | T 624 000 550 |
| 5,75 | 93 | 57 | T 624 000 575 |
| 6,00 | 93 | 57 | T 624 000 600 |
| 6,25 | 101 | 63 | T 624 000 625 |
| 6,50 | 101 | 63 | T 624 000 650 |
| 6,70 | 101 | 63 | T 624 000 670 |
| 6,75 | 109 | 69 | T 624 000 675 |
| 7,00 | 109 | 69 | T 624 000 700 |
| 7,25 | 109 | 69 | T 624 000 725 |
| 7,50 | 109 | 69 | T 624 000 750 |
| 7,75 | 117 | 75 | T 624 000 775 |
| 8,00 | 117 | 75 | T 624 000 800 |
| 8,10 | 117 | 75 | T 624 000 810 |
| 8,20 | 117 | 75 | T 624 000 820 |
| 8,25 | 117 | 75 | T 624 000 825 |
| 8,30 | 117 | 75 | T 624 000 830 |
| 8,50 | 117 | 75 | T 624 000 850 |
| 8,60 | 125 | 81 | T 624 000 860 |
| 8,75 | 125 | 81 | T 624 000 875 |
| 8,80 | 125 | 81 | T 624 000 880 |
| 9,00 | 125 | 81 | T 624 000 900 |
| 9,25 | 125 | 81 | T 624 000 925 |
| 9,50 | 125 | 81 | T 624 000 950 |
| 9,75 | 133 | 87 | T 624 000 975 |
| DIAMETRO | L2 | L1 | ARTICOLO |
| 10,00 | 133 | 87 | T 624 001 000 |
| 10,25 | 133 | 87 | T 624 001 025 |
| 10,50 | 133 | 87 | T 624 001 050 |
| 10,75 | 142 | 94 | T 624 001 075 |
| 11,00 | 142 | 94 | T 624 001 100 |
| 11,50 | 142 | 94 | T 624 001 150 |
| 12,00 | 151 | 101 | T 624 001 200 |
| 12,50 | 151 | 101 | T 624 001 250 |
| 13,00 | 151 | 101 | T 624 001 300 |
| DIAMETRO | L2 | L1 | ARTICOLO |
| 13,50 | 160 | 108 | T 624 001 350 |
| 14,00 | 160 | 108 | T 624 001 400 |
| 14,50 | 169 | 114 | T 624 001 450 |
| 15,00 | 169 | 114 | T 624 001 500 |
| 15,50 | 178 | 120 | T 624 001 550 |
| 16,00 | 178 | 120 | T 624 001 600 |
| 18,00 | 194 | 130 | T 624 001 800 |
| 20,00 | 210 | 140 | T 624 002 000 |
